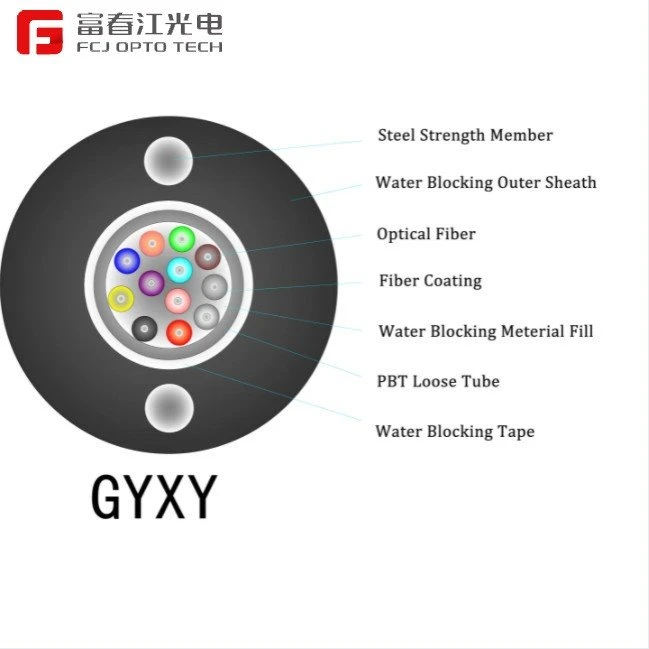

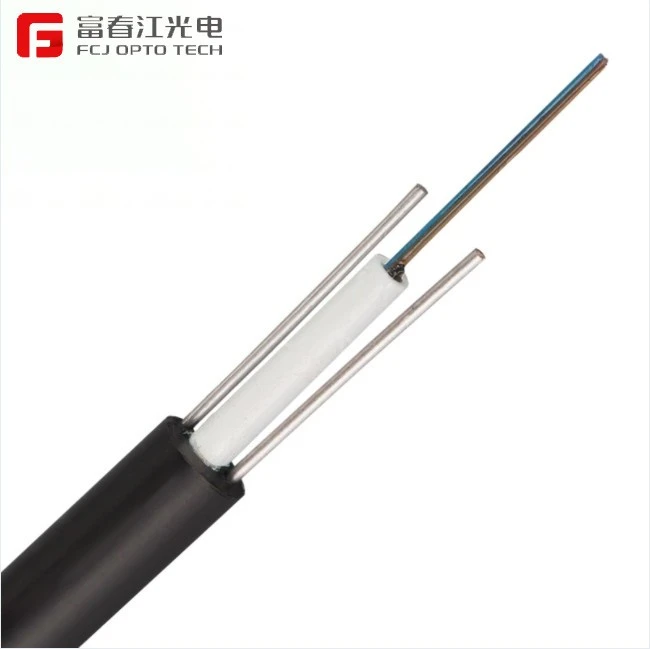

Vlakna su raspoređena u plastičnu cijev gornjeg modula. Za punjenje cijevi koristi se vodootporna masa za punjenje. Materijal koji blokira vodu nanosi se preko kabela kako bi ostao vodonepropusan. Dvije paralelne čelične sajle postavljene su na bočnoj strani zgrade. Plašt od polietilena (PE) pričvršćen je na završetak žice.
Karakteristike
Mehanička i temperaturna izvedba
Labava cijev visoke čvrstoće otporna na hidrolizu
Posebna smjesa za punjenje cijevi osigurava kritičnu zaštitu vlakana.
Dvije paralelne čelične žice koriste se vlačnom čvrstoćom (ts).
Plašt PREMATURE CLIMAX štiti kabele od ultraljubičastog zračenja.
Mali promjer, lagana težina i jednostavna instalacija
Standardi
GYXY kabel u skladu je sa standardom YD/T 769-2003.
Optičke karakteristike
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Prigušenje | @850nm | Manje od ili jednako 3.0 dB/km | Manje od ili jednako 3.0 dB/km | ||
@1300nm | Manje od ili jednako 1.0 dB/km | Manje od ili jednako 1.0 dB/km | |||
@1310nm | Manje od ili jednako 0,36 dB/km | Manje od ili jednako 0,40 dB/km | |||
@1550nm | Manje od ili jednako 0,22 dB/km | Manje od ili jednako 0.23dB/km | |||
Širina pojasa | @850nm | Veći ili jednak 500 MHz·km | Veći ili jednak 200 MHz·km | ||
@1300nm | Veći ili jednak 1000 MHz·km | Veći ili jednak 600 MHz·km | |||
Numerička apertura | {{0}}.200±0.015NA | {{0}}.275±0.015NA | |||
Valna duljina prekida kabela | Manje od ili jednako 1260nm | Manje od ili jednako 1480nm | |||
Tehnički parametri
Vrsta kabela | Broj vlakana | Promjer kabela mm | Težina kabela kg/km | Vlačna čvrstoća Dugo/Kratkoročno N | Otpornost na drobljenje Dugo/Kratkoročno N/100 mm | Radijus savijanja Statičko/dinamično mm |
GYXY | 2~12 | 9.5 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYXY | 2~12 | 10.2 | 100 | 1000/3000 | 1000/3000 | 10D/20D |
Temperatura skladištenja/radna: -40 stupnjeva do plus 70 stupnjeva
