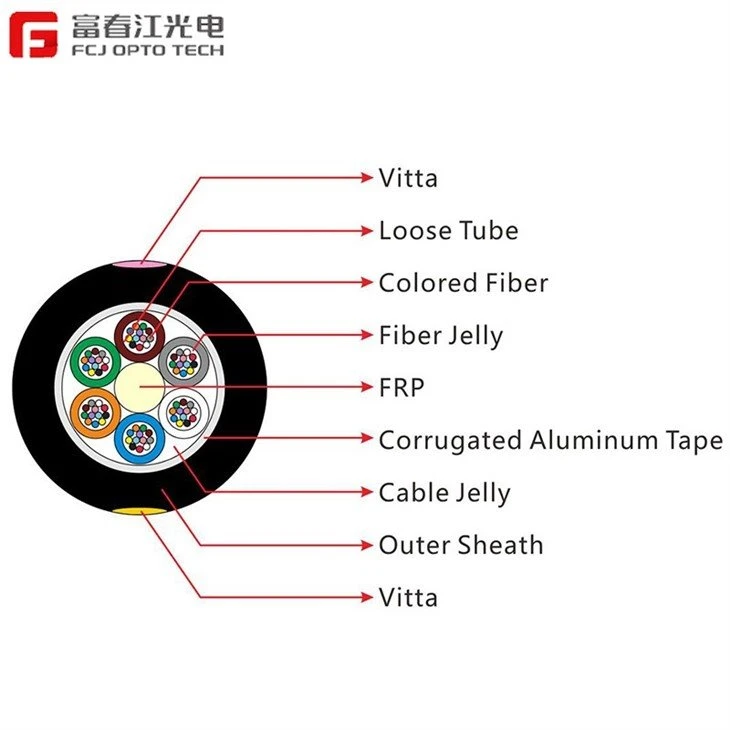

Vlakna, 250 μm, smještena su u labavu cijev izrađenu od plastike visokog modula. Cijevi su napunjene vodootpornom masom za punjenje. Plastika ojačana vlaknima (FRP) nalazi se u središtu jezgre kao nemetalni element čvrstoće. Cijevi (i punila) su namotane oko čvrstoće u kompaktnu i kružnu jezgru. Nakon što je barijera od vlage od aluminijskog polietilenskog laminata (APL) postavljena oko jezgre kabela, kabel se dovršava PE omotačem.

Karakteristike

· Dobra mehanička i temperaturna izvedba

· Labava cijev visoke čvrstoće koja je otporna na hidrolizu

· Posebna smjesa za punjenje cijevi osigurava kritičnu zaštitu vlakana

· Posebno dizajnirana kompaktna struktura dobra je u sprječavanju skupljanja labavih cijevi

· PE plašt štiti kabel od ultraljubičastog zračenja

· Sljedeće mjere su poduzete kako bi se osigurala vodonepropusnost kabela:

- Plastika ojačana jednim vlaknom kao središnji element čvrstoće

- Labava smjesa za punjenje cijevi

- 100 posto ispunjenosti jezgre kabela

- APL barijera protiv vlage

Standardi

GYFTA kabel u skladu je sa standardom YD/T 901-2001kao i IEC 60794-1.

Optičke karakteristike

		G.652	G.655	50/125μm	62.5/125μm
Prigušenje (plus 20 stupnjeva)	@850nm			Manje od ili jednako 3.0 dB/km	Manje od ili jednako 3.0 dB/km
	@1300nm			Manje od ili jednako 1.0 dB/km	Manje od ili jednako 1.0 dB/km
	@1310nm	Manje od ili jednako 0,36 dB/km	Manje od ili jednako 0,40 dB/km
	@1550nm	Manje od ili jednako 0,22 dB/km	Manje od ili jednako 0.23dB/km
Širina pojasa (klasa A)	@850nm			Veći ili jednak 500 MHz·km	Veći ili jednak 200 MHz·km
Širina pojasa (klasa A)	@1300nm			Veći ili jednak 1000 MHz·km	Veći ili jednak 600 MHz·km
Numerička apertura				{{0}}.200±0.015NA	{{0}}.275±0.015NA
Valna duljina prekida kabela		Manje od ili jednako 1260nm	Manje od ili jednako 1480nm

Tehnički parametri

Vrsta kabela	Broj vlakana	Cijevi	Punila	Promjer kabela mm	Težina kabela kg/km	Vlačna čvrstoća Dugo/Kratkoročno N	Otpornost na drobljenje Dugo/Kratkoročno N/100 mm	Radijus savijanja Statičko/dinamično mm
GYFTA-2~6	2~6	1	5	11.4	108	400/1000	300/1000	10D/20D
GYFTA-8~12	8~12	2	4	11.4	108	400/1000	300/1000	10D/20D
GYFTA-14~18	14~18	3	3	11.4	108	400/1000	300/1000	10D/20D
GYFTA-20~24	20~24	4	2	11.4	108	400/1000	300/1000	10D/20D
GYFTA-26~30	26~30	5	1	11.4	108	400/1000	300/1000	10D/20D
GYFTA-32~36	32~36	6	0	11.4	108	400/1000	300/1000	10D/20D
GYFTA-2~12	2~12	1	5	12.8	134	600/1500	300/1000	10D/20D
GYFTA-14~24	14~24	2	4	12.8	134	600/1500	300/1000	10D/20D
GYFTA-26~36	26~36	3	3	12.8	134	600/1500	300/1000	10D/20D
GYFTA-38~48	38~48	4	2	12.8	134	600/1500	300/1000	10D/20D
GYFTA-50~60	50~60	5	1	12.8	134	600/1500	300/1000	10D/20D
GYFTA-62~72	62~72	6	0	12.8	134	600/1500	300/1000	10D/20D
GYFTA-2~6	2~6	1	7	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-8~12	8~12	2	6	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-14~18	14~18	3	5	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-20~24	20~24	4	4	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-26~30	26~30	5	3	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-32~36	32~36	6	2	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-38~42	38~42	7	1	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-44~48	44~48	8	0	12.8	140	1000/3000	300/1000	10D/20D
GYFTA-50~60	50~60	5	3	14.8	176	1000/3000	300/1000	10D/20D
GYFTA-62~72	62~72	6	2	14.8	176	1000/3000	300/1000	10D/20D
GYFTA-74~84	74~84	7	1	14.8	176	1000/3000	300/1000	10D/20D
GYFTA-86~96	86~96	8	0	14.8	176	1000/3000	300/1000	10D/20D
GYFTA-98~108	98~108	9	1	17.1	226	1000/3000	300/1000	10D/20D
GYFTA-110~120	110~120	10	0	17.1	226	1000/3000	300/1000	10D/20D
GYFTA-122~132	122~132	11	1	19.2	279	1000/3000	300/1000	10D/20D
GYFTA-134~144	134~144	12	0	19.2	279	1000/3000	300/1000	10D/20D
